近距離路口通常會存在車流過多、排隊過長、通行效率低下等問題，遇到潮汐現象問題就更復雜了。該怎么解決呢？看看我們河源“交通醫生”的“妙手回春”！

路段概況

圖1 道路位置圖

東環路南接迎客大道，北接建設大道勝利橋，東環路交尖下路至東環路交河紫路路段全長650m，為雙向6車道。

由于連接河紫路的東江大橋倒塌，導致該路段車輛進出城的流量增多，早晚高峰時段排隊長度較長，整體通行速度較低，通行效率不高，故對東環路沿線的兩個重要路口東環路-河紫路路口和東環路-尖下路路口設計綠路協調控制方案，提高通行效率，提升行車體驗感。

圖2 東環路-河紫路路口渠化圖

圖3 東環路-尖下路路口渠化圖

存在問題

（1）路口間未協調，停車次數較多，通行效率較低。兩個路口間相距只有650m，車輛均需要二次或多次排隊才可通過；

（2）兩個路口高峰時段有較明顯的潮汐流現象。早高峰期間尖下路北進口排隊過長；晚高峰期間，河紫路南進口排隊較長；

（3）配時設置不合理。兩個路口早晚高峰配時差距較大，導致車輛不能夠及時在路段內疏散，導致二次排隊現象；

（4）車流無連續性。由于路段的大貨車較多，車輛的行駛速度差異較大，導致出現車流不連續的現象。

優化措施

首先進行基礎信息調研分析：

（1）路口信息

表1 路口信息表

（2）路段協調信息

本次采用試驗車跟車法及路段實地測量法，對東環路協調路段進行數據采集，數據采集包括路段長度、路口間距、旅行時間、紅燈消散時間、總行程時間、停車次數。得到以下調查結果：

表2 綠路協調基礎信息調查表

方案設計如下：

（1）綠路協調方案設計：

統一公共周期：高峰期間公共周期為180s，平峰期間公共周期為141s；早高峰優先北往南協調，平峰雙向綠波，晚高峰優先南往北協調。

（2）相位、配時方案設計：

圖4 東環路-河紫路相位圖

圖5 東環路-河紫路時段及配時數據

圖6 東環路-尖下路相位圖

圖7 東環路-尖下路時段及配時數據

（3）協調時距圖

運用振業優控自主研發的綠波帶計算軟件，設計東環路-尖下路至東環路-河紫路進行綠波協調方案，保證東環路車輛不停車即可通過路口。

圖8 早高峰協調時距圖

圖9 平峰協調時距圖

圖10 晚高峰協調時距圖

優化效果

表3 綠路協調優化效果對比表

（1）早高峰優化后視頻：

北往南排隊車輛基本上能夠清空，車隊可不停車通過河紫路；南往北車輛通過河紫路也由原先的二次排隊變?yōu)?strong>一次排隊或不需排隊。

（2）平峰優化后視頻：

平峰時段雙向綠波協調，車輛可不停車通過路口且無二次排隊情況。

（3）晚高峰優化后視頻：

河紫路南進口的排隊長度縮短，優化效果明顯；北往南車輛未協調，通行順暢。

案例小結

本案例通過調整路口配時方案，在不影響路口正常運行的情況下達到早晚高峰單向不停車，平峰時段設計雙向協調的綠路，減少了東環路路段兩個路口間的停車次數，提高了主干道的通行效率，方便了市民的出行。

近年來，全國各大中小城市都在積極開展城市道路綠波帶建設。自山西呂梁引入振業優控專業團隊以來，攻城獅對轄區內的部分信控路口和路段進行優化，經努力，首條雙向綠波終于開通并使用了！

路口概況

圖1?路口位置

東川河大橋是呂梁市南北走向的主干道，南連世紀廣場、北至呂梁體育館，承載著市區內南北走向的主要車流，也是二青會期間必經的重要路段。

此次協調路段是從濱河南路–興隆街路口至濱河北路-鳳山路路口，為雙向5車道路段，兩個路口間距130m。問題調研

方案單一，未進行精細化配時調整：東川河大橋南、北路口均只有白天、夜間兩套方案。白天開放時間為7:00-22:00，方案周期為215s；夜間開放時間為22:00-7:00，方案周期為82s。

排隊長度過長：早高峰路口的北進口直行左轉處車輛排隊長度過長，存在二次排隊現象。

空放問題：平峰時期，橋北、南進口車輛較少，空放嚴重；橋南東西直行也存在空放現象。

車輛回溢現象：東川河橋南北兩個方向車流量與道路資源不匹配，北進口車輛容易出現回溢現象。

圖2 優化橋北南進口車輛回溢

違反行人過街原則：在夜間方案中，行人相位時間過短，低于最短行人過街時間規定，行人過街存在安全隱患。

優化方案

精細化配時：經過調研，確定關鍵路口為濱河南路-興隆街，針對高、平峰不同時期車流量差異較大的現象，劃分多個時間段，設計高峰、平峰及夜間低峰多套方案。

表1 優化后南進口配時方案

表2 優化后北進口配時方案

設計綠波協調：運用振業優控自主研發的綠波帶計算軟件，設計東川河大橋橋南、北路口進行綠波協調方案，保證東川橋雙向車輛不停車即可通過路口。

圖3 綠路協調時距圖（高峰）

圖4 綠路協調時距圖（平峰）

優化效果

通過本次優化，高峰時段鳳山路北往南方向停車次數由1次降為0次，南往北方向停車次數也由原來的1次降為0次，節省時間分別為26s和10s，南北雙向均實現不停車通行。

圖5?優化后橋北南進口排隊情況

表2 優化前后效果對比

案例小結

本案例根據早晚高峰的流量狀況，因時制宜，采取精細化配時方案、雙向綠波協調控制等手段，實現呂梁市第一條雙向綠波帶通行，有效減少車輛停車等待次數，解決行人過街時間不足問題，并增強了市民的行車體驗且提高其出行效率。

自振業優控進駐五華縣以來，攻城獅對縣內多個信號控制路口進行了優化。經過兩個月不懈的努力，現在，五華縣終于擁有了第一條雙向綠波帶了！效果如何呢？讓我們來一探究竟吧！

路口概況

工業三路是五華縣東西走向的主干道，西連工業大道、東至水寨大道，是連接兩個城區的重要交通樞紐。此次協調路段是從工業三路-二橫路路口至工業三路-三橫路路口，兩個路口間距350m，全路段為雙向6車道。

圖1 道路地理位置圖

存在問題

從路口的基礎信息、現行控制方案和流量等方面進行綜合分析，總結出路口存在以下問題：

1、行人過街時間不足。工業二橫路口、工業三橫路口行人過街距離為23m，放行時間只有15s，不滿足人行過街最低時間。

2、配時設置不合理，無明顯時段劃分。路段全天配時單一，全天只有一套配時方案，工業二橫路北進口左轉車輛出現二次排隊的情況。

3、路口之間缺少協調。兩路口未進行協調，且相隔距離短，行車體驗差。

優化方案

根據路口的優化原則以及路口的運行特點，對路口作出以下幾點優化：

1、更改路口放行方式。在不影響路口正常運行情況下，工業三橫路口由對放改為單放。

圖2 優化前放行相位

圖3 優化后放行相位

2、精細化配時，設置多時段配時方案。統一工業三路-二橫路路口、工業三路-三橫路路口周期，設置各相位放行時間滿足行人過街最低時間，早高峰、平峰為110s，晚高峰為120s。

表1 優化后的配時方案

3、設計雙向綠路協調方案。為更好實現工業三路路段綠路協調效果，采用專業綠路協調軟件進行綠波帶協調，協調時距圖如下：

圖4 綠路協調時距圖

優化效果：

減少車輛停車等待次數，解決行人過街時間不足問題，有效提高市民的行車體驗。

案例小結

本案例中，攻城獅對兩個近距離路口的基礎信息調研后，通過調整放行方式、精細化配時方案、雙向綠波協調控制等手段，實現了五華縣第一條雙向綠波帶通行，減少車輛停車等待次數，解決行人過街時間不足問題，有效提高市民的行車體驗。

近距離路口協調控制的案例黑板報君講了不少。本期遇到一個特殊情況，南北方向兩股車流交叉沖突嚴重，給協調控制帶來較大難度。面對這樣的局面，攻城獅該如何破解呢？快隨黑板報君到現場看看。

路口概況

園湖中華路口-唐山秀東路口分別隸屬南寧市興寧區和西鄉塘區兩個行政區域，兩個路口的路段長約210米。隨著交通流量與日劇增，路口之間經常出現車流回溢現象，嚴重影響了交通秩序和通行效率。路口地理位置圖如下：

圖1 秀東路段兩個路口地理位置

連接園湖中華路口-唐山秀東路口之間的秀東路段，為雙向四車道，以中央護欄進行隔離，以鐵路橋墩進行機非隔離。具體情況如下：

圖2 秀東路段路況

唐山秀東路口基礎信息，如下圖所示：

圖3 唐山秀東路口基礎信息圖

園湖中華路口基礎信息，如下圖所示：

圖4 園湖中華路口基礎信息圖

秀東路段平峰優化前平均行程時間和排隊長度數據的調研信息如下：

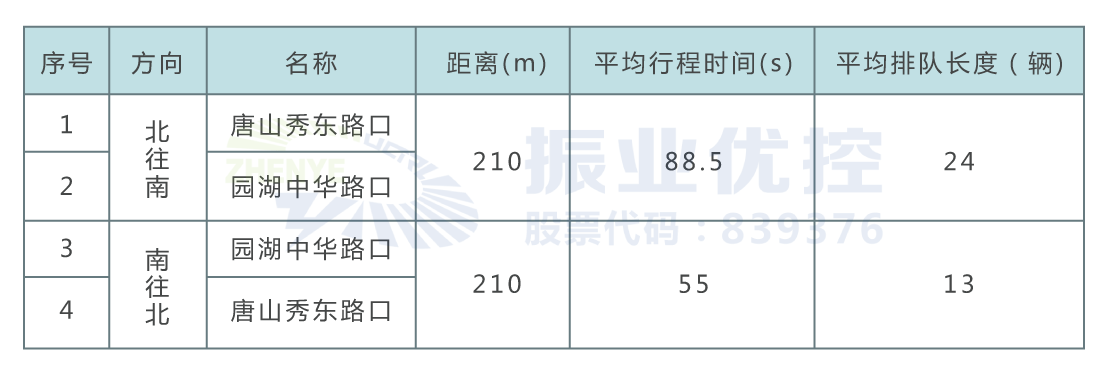

表格1 秀東路段平峰優化前調研信息

存在問題

1.路口間的交通信號沒有進行協調控制。兩個路口之間距離較近，在行駛過程中經常出現車輛通過了第一個路口后，在第二個路口遇上紅燈的情況。

2.停車等待時間長，停車延誤大。經測試，平峰期由北往南平均每次路段行程時間為1分28秒，而平均等待時間有40秒，幾乎為行程時間的一半。

3.路口之間車流回溢。唐山秀東路口東進口左轉車和西進口的右轉車都比較多，兩股車流匯入南出口，又因?yàn)閮蓚€(gè)路口之間的距離過短，經常出現唐山秀東路口南出口回溢現象（詳情可參考黑板報第198期園湖中華路口單點優化案例總結內容描述）。

圖5 優化前路段擁堵情況

4.交通基礎設施有待完善。一是兩個路口的交通信號未能聯網，無法進行協調控制。二是園湖中華路口空間較大，未施畫左轉待轉標線。

優化思路

1.改善路口基礎設施，對兩個路口的信號機進行聯網；

2.在園湖中華路口施畫左轉待轉標線，提高路口的左轉車輛通行效率；

3.秀東路段南北方向的第一主車流為唐山秀東路口東進口左轉往南，再直行通過園湖中華路口。第二主車流為園湖中華路口南進口直行，再左轉通過唐山秀東路口。

所以在對兩個路口進行協調方案設計的時候，因?yàn)閮晒芍饕嚵鞯慕徊鏇_突，無法同時對兩個方向的主車流進行協調。所以根據路口的實際情況，將北向南的主要車流作為協調控制方向。同時對兩個路口的相位結構順序進行調整，利用協調控制和相位調整兩種方式，保障第一車流的協調控制順利進行，減少第二車流的停車延誤，達到提高通行效率的目的。

?圖6 秀東路段主車流流向示意圖

優化方案

唐山秀東路口-園湖中華路口相位設計及信號配時方案如下圖所示：

唐山秀東路口

圖7 唐山秀東路口設計方案相位圖

表格2 唐山秀東路口設計方案配時表

園湖中華路口

圖8 園湖中華路口設計方案相位圖

表格3 園湖中華路口設計方案配時表

從兩個路口的信號配時結構分析，經協調控制后，唐山秀東路口東進口左轉的第一主車流行駛到園湖中華路口時，絕大多數車輛不停車可直行通過路口，少數車流在下一個相位的左轉綠燈通過路口。

園湖中華路口南進口直行的第二主車流行駛到唐山秀東路口時，只需短時間停車，即可在下一個相位綠燈通過路口，極大減少了秀東路段雙向車輛的停車延誤。

優化效果

通過分時段對實施協調控制的秀東路段進行實測，在平峰、高峰時段，由北向南方向基本可以不停車通過，行程時間為36秒，比原先減少約1分鐘，保證了大部分車流的暢通行駛，提高了通行效率，早晚高峰結束時間也相應提前。

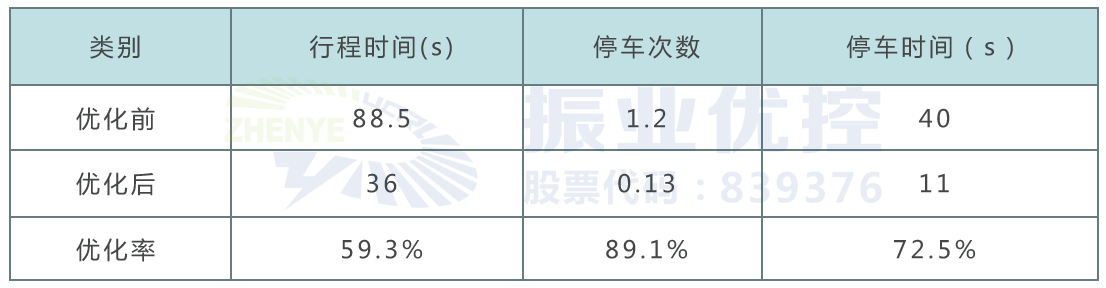

表格4 秀東路段優化前后北往南車流各指標對比

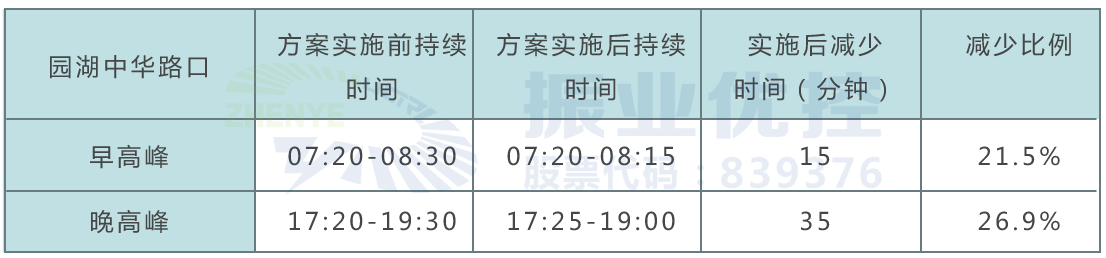

表格5 路口高峰期持續時間優化前后對比

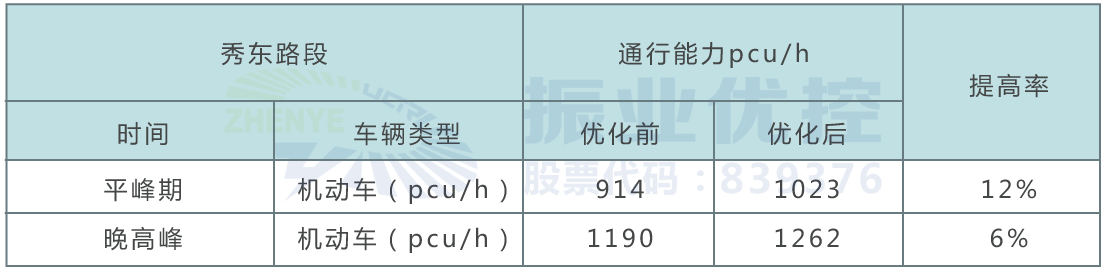

表格6 路段協調通行能力優化前后對比

圖9 秀東路段優化后實拍圖

案例小結

通過對兩個路口進行協調控制，極大地提高了白天平峰階段秀東路段的通行效率，減少兩個路口之間的車輛通行時間；高峰期間，通過協調控制，有效地減少了秀東路段的停車延誤，基本消除了唐山秀東路南出口的回溢現象。

在兩個路口實施協調后，日常的通行效率和秩序均得到了有效提升，同時途經車輛也會根據具體的駕駛情況進行動態調整，后續的流量預計會出現一定程度的變化，需要在今后工作中繼續進行定期巡查，及時調整優化。

近距離路口一直是問題多多，這不，南充市順慶區一條主干道又出現了此類路口，路口回溢、車流沖突、空放等問題時有出現，該怎么解決呢？黑板報君今天就來采訪采訪我們振業優控攻城獅！

路段概況

西河路是南充市順慶區一條南北走向的主干道，連接市中心五星花園片區與北部新城片區，路段全長2.5Km，雙向6車道通行。

圖1 西河路位置示意圖

存在問題

1、路段中共5個路口，路口間距短，各路口間未進行協調控制，高峰時段，路口車流回溢嚴重。

圖2 西河路各路口距離示意圖

2、各路口均壓縮出口車道，拓展進口車道，導致南北出口不能及時清空車流，常常出現回溢的情況，在常青路-西河路交叉口北出口尤為嚴重，經常出現放行南北直行與東進口右轉車流造成沖突，形成節點擁堵，影響路口通行效率。

圖3 右轉車流與直行車流匯流

圖4 北湖路南往北回溢至路口中心圖

3、常青路-西河北路、駐春路-西河北路、北湖路-西河北路放行方式不合理，路口沖突嚴重，部分路口存在空放現象。

優化方案

針對西河路沿線路段擁堵、路口沖突、通行延誤等難題，攻城獅們進行高峰調研、平峰測量，與現場民警共商共議、廣納良言，確定了“外截內疏”的整體優化思路，調整路口交通組織與優化路口信號配時兩措并舉，力爭打通節點、消除瓶頸，保障西河路整體通行效率，提升廣大市民駕駛體驗。

1、外截內疏：改善西河路整體通行情況需從路段兩端控制入手，進行適度地截流控制，減緩車流涌入西河路的速度，降低西河路早晚高峰路段飽和度。

圖5 截流控制策略

2、調整路口交通組織：常青路-西河路東進口右轉流量較大，右轉控流后，一條車道無法滿足排隊要求，故調整常青路-西河路東進口車道，將兩左兩直一右的車道設置調整為兩左一直兩右。

圖6 常青路-西河路路口渠化示意圖

3、優化路口信號配時：對常青路-西河路路口放行相位相序作對應調整，將東進口不受燈控的右轉車流進行控制，緩解北出口通行壓力。

圖7 西河北路-常青路優化后路口放行相位

4、對西河路設置“綠波帶”放行方式：根據早晚高峰與平峰路段車流變化規律，攻城獅們對西河路早晚高峰與平峰均設置了不同的協調控制方案。全天優先由南往北方向（柳林路往常青路方向）協調放行，盡量滿足雙向綠波。通過協調控制減少停車次數，提高路段車輛通行效率。

圖8 早高峰協調控制示意圖

圖9 平峰協調控制示意圖

圖10 晚高峰協調控制示意圖

優化效果

1、通過對西河路-常青路交叉口東進口右轉車流進行控制以及對路口放行相位進行調整后，有效緩解了右轉車流對北出口車輛通行造成的影響，解決了北出口尾車回溢的問題，減緩了路口擁堵。

圖11 路口控右后通行效果

2、采用“綠波帶”放行方式后，車輛由南往北通過整個路段的平均停車次數由以前的3次變?yōu)?次，由北往南通過整個路段的平均停車次數由以前的3次變?yōu)?.5次，通過整個南往北平均通行時間由以前的523秒降低為256秒，路段通行效率得到明顯提升。

表1 優化前后路口數據對比

案例小結

在路口距離較短的路段中，合理設置“綠波帶”放行方式是有效緩解路段擁堵的辦法之一，但綠波帶上游路口的出口車道通行必須保證暢通，如果出口車道較窄，試試調整路口交通組織，對其他方向的匯流車輛進行適當控制，會有意想不到的效果。
